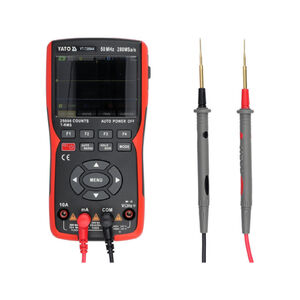

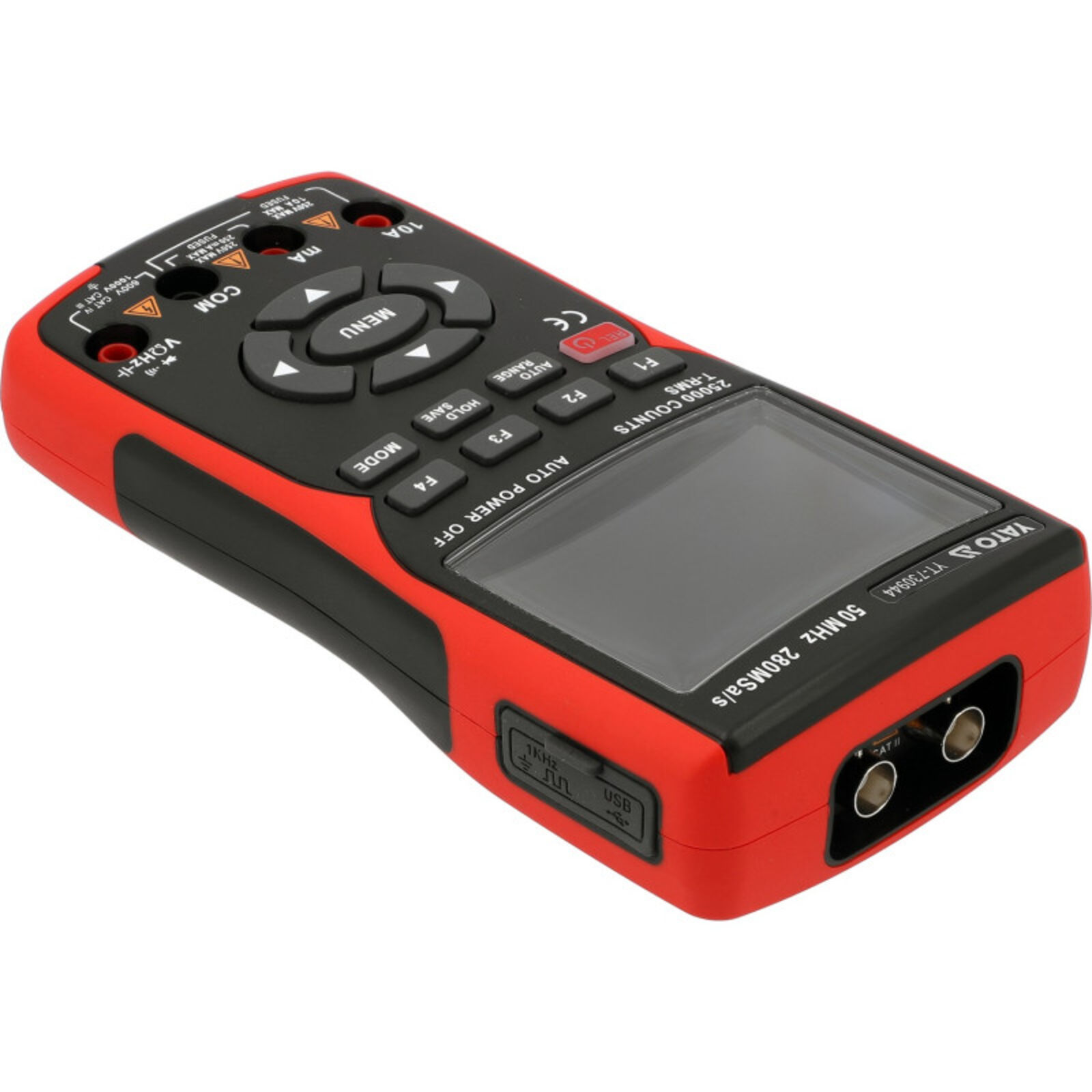

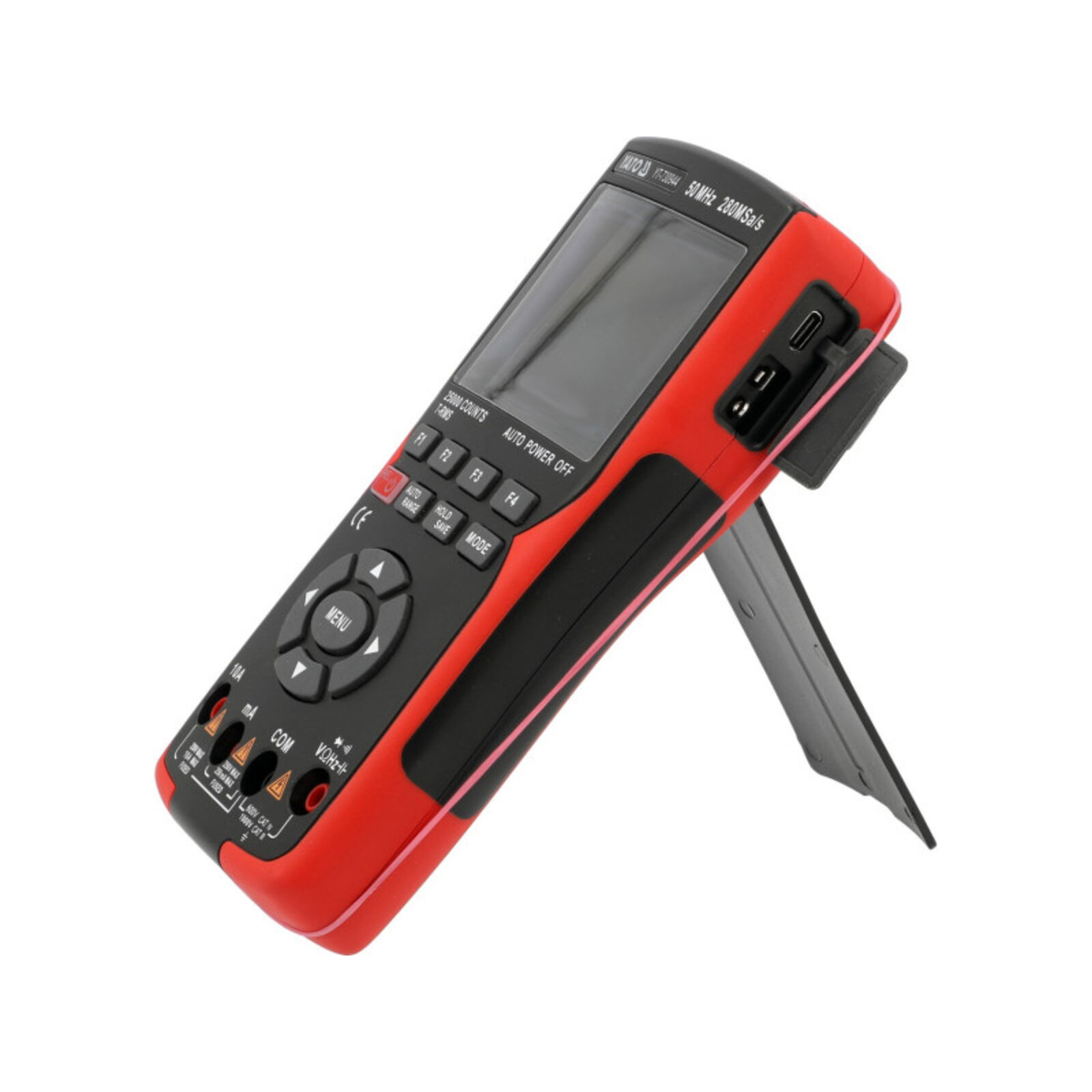

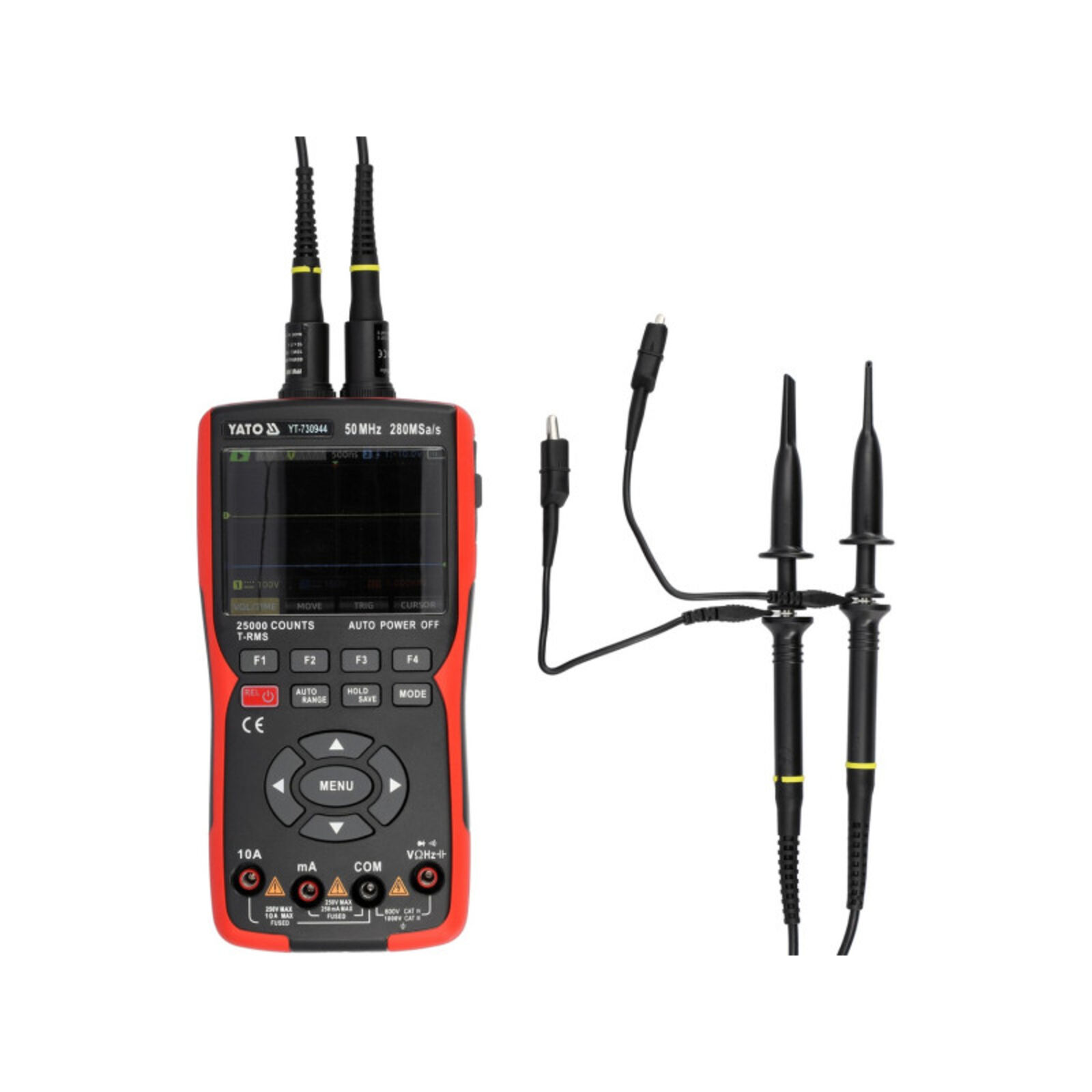

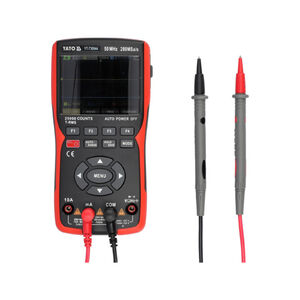

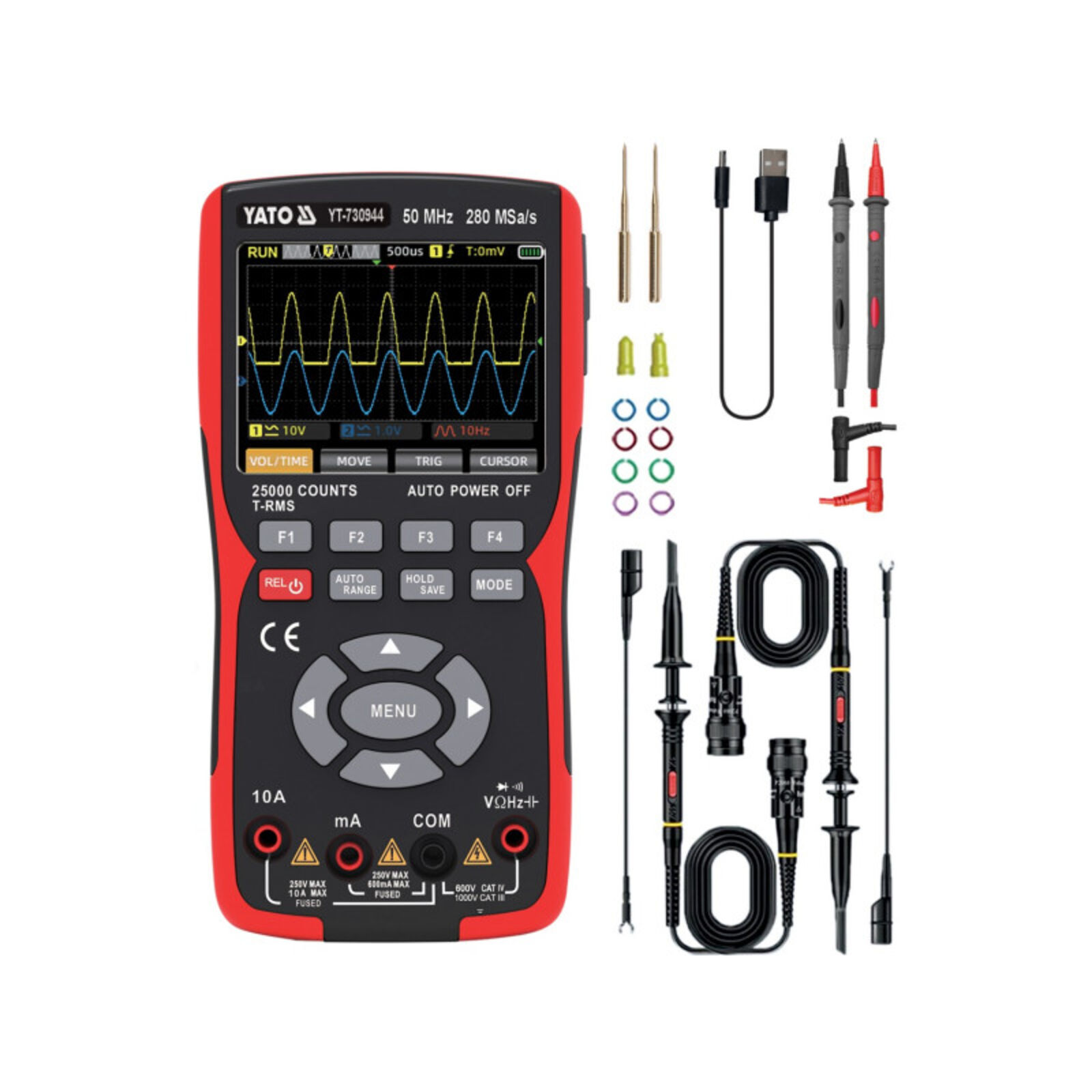

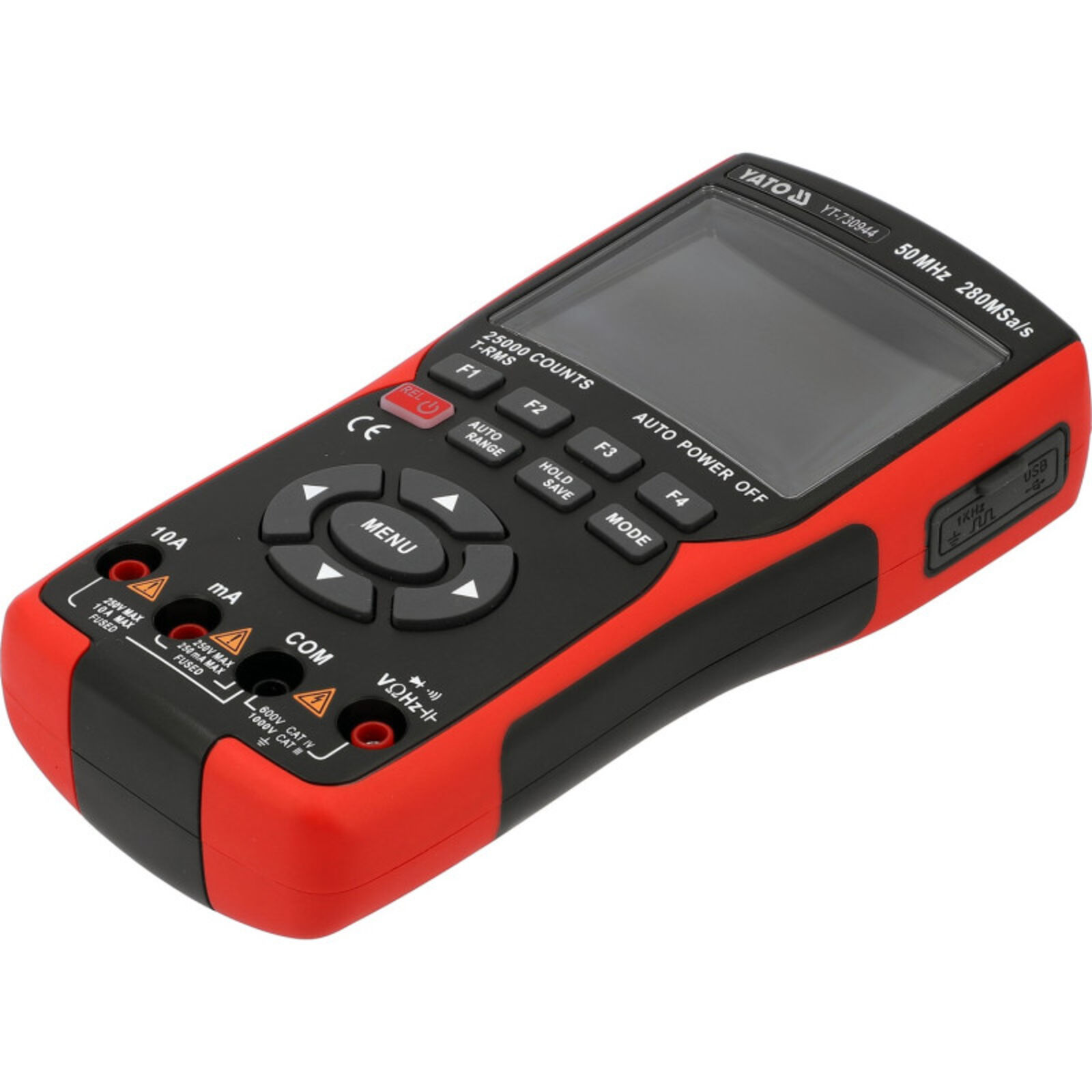

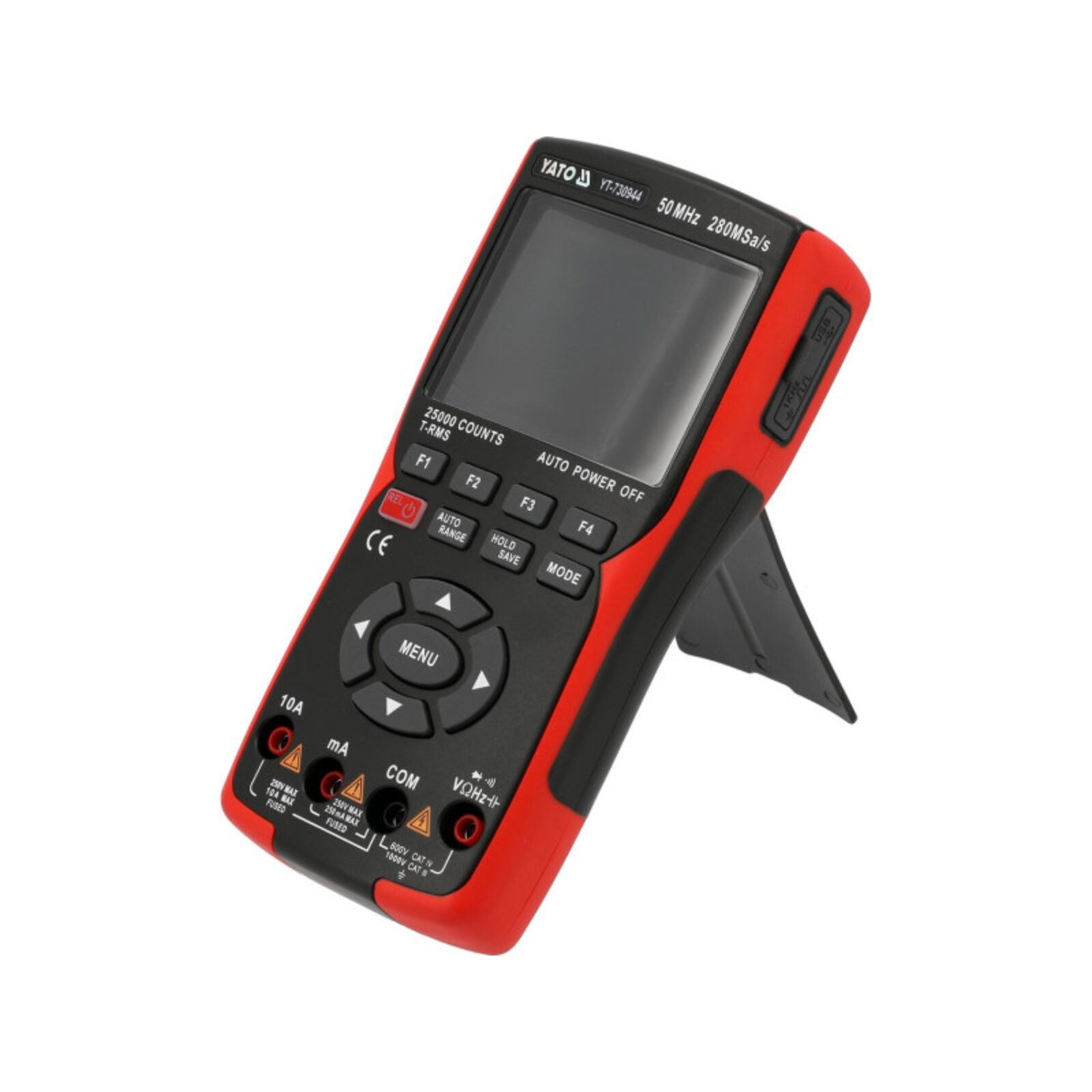

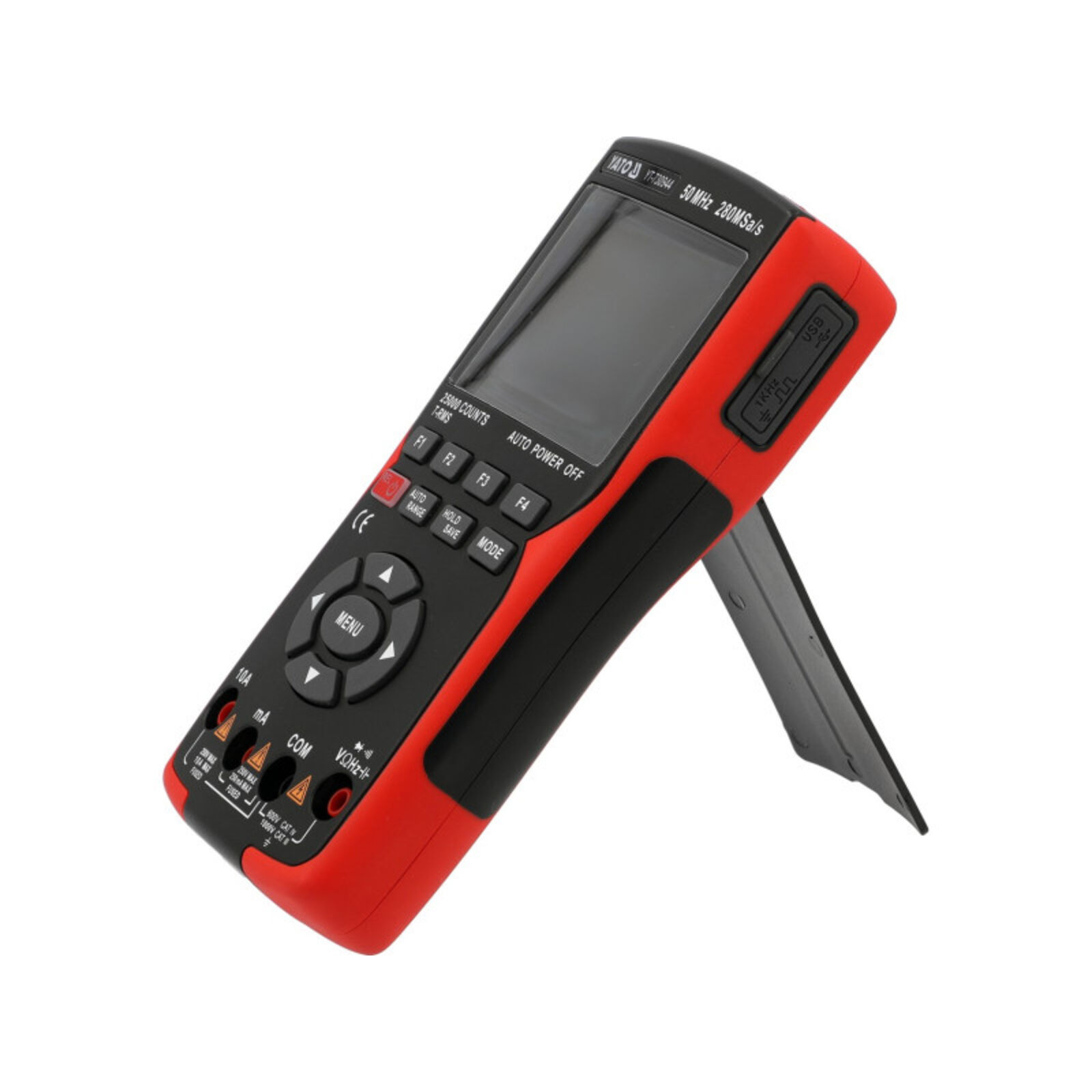

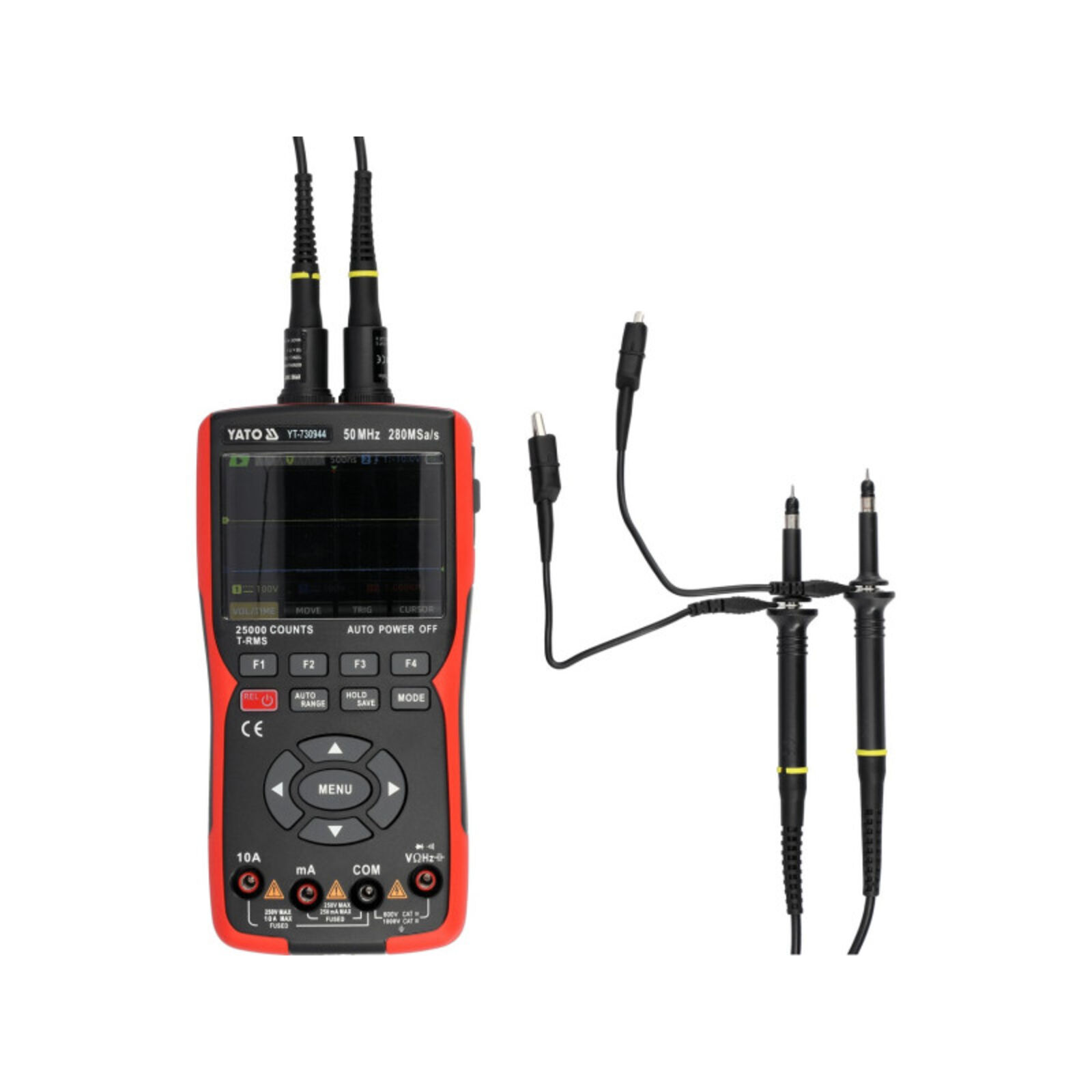

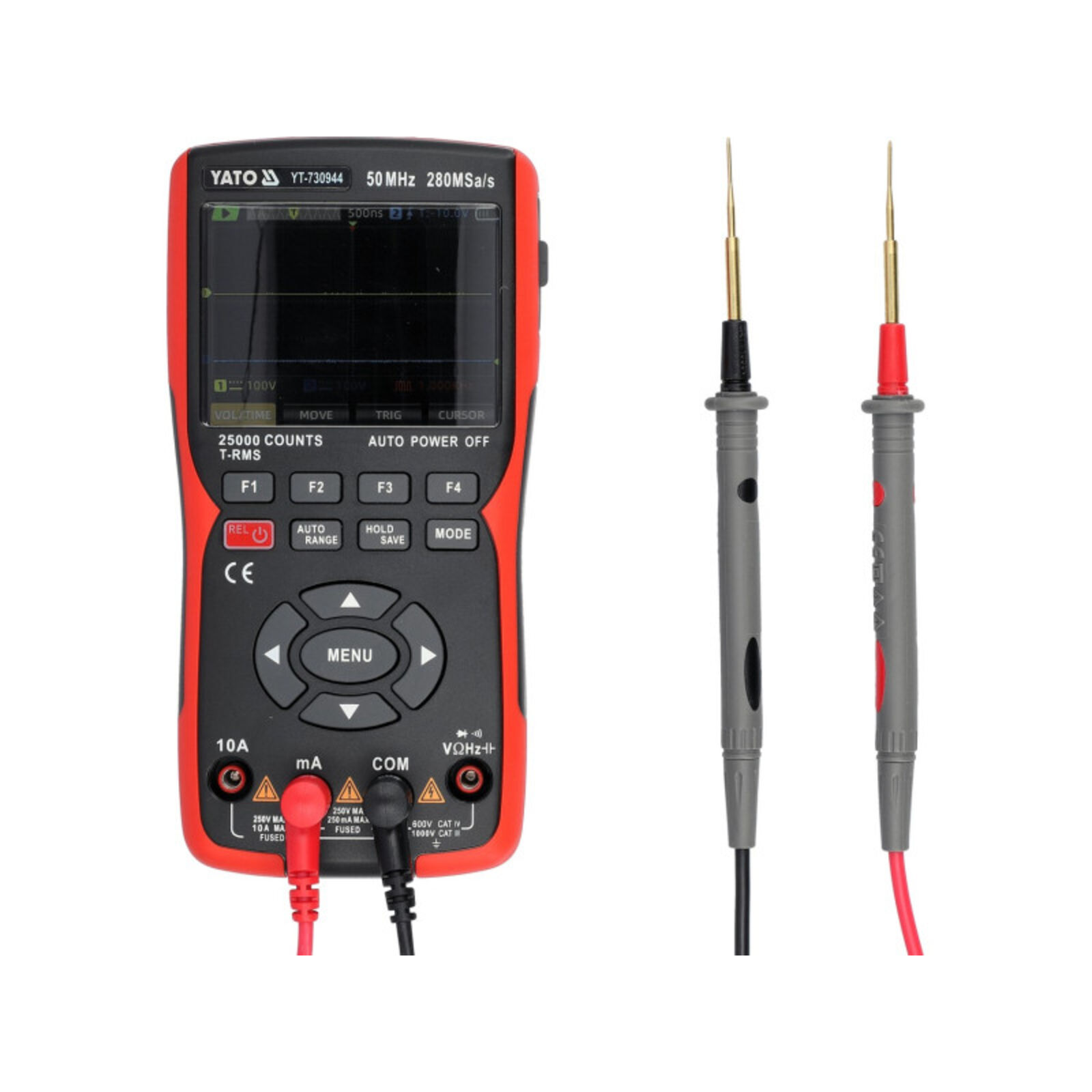

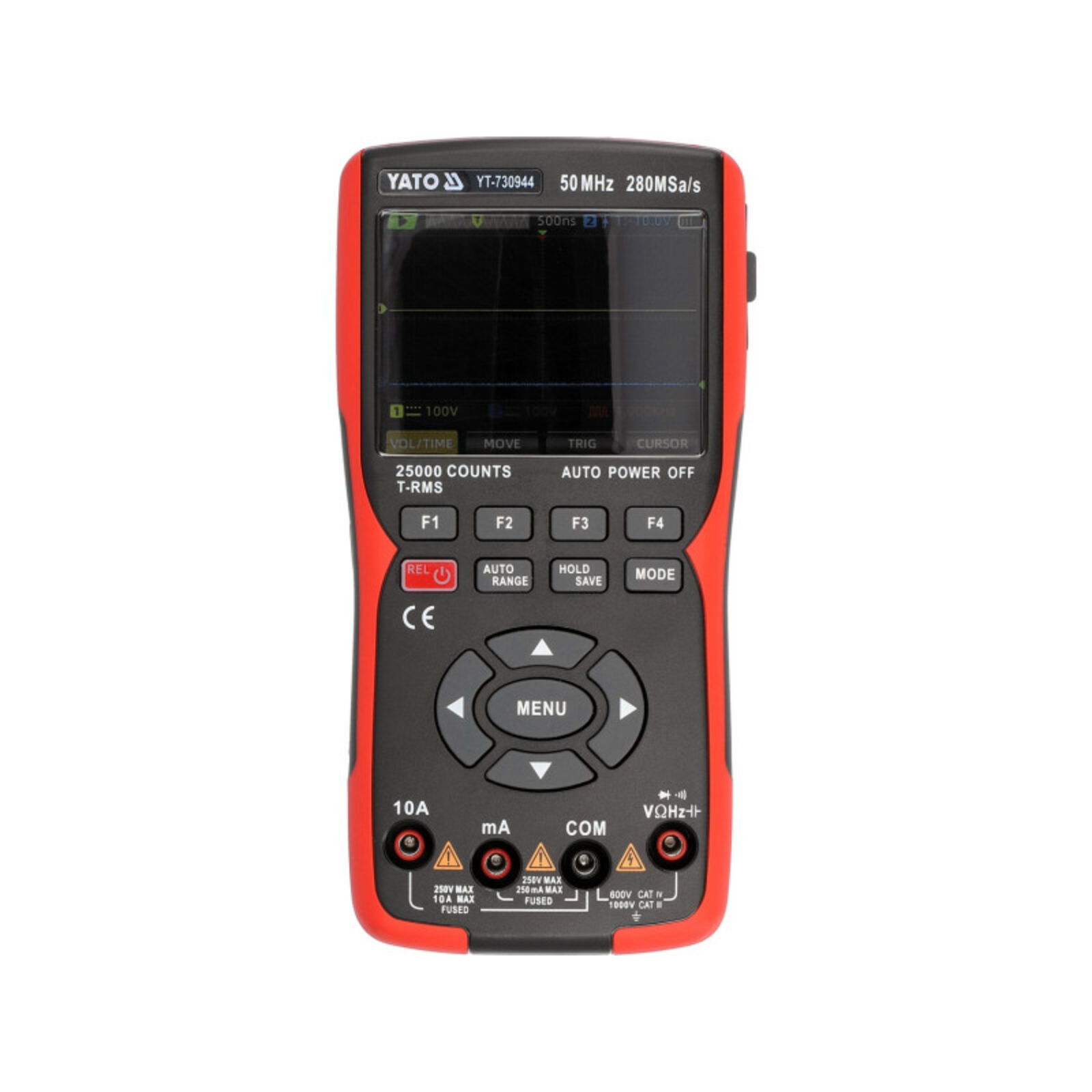

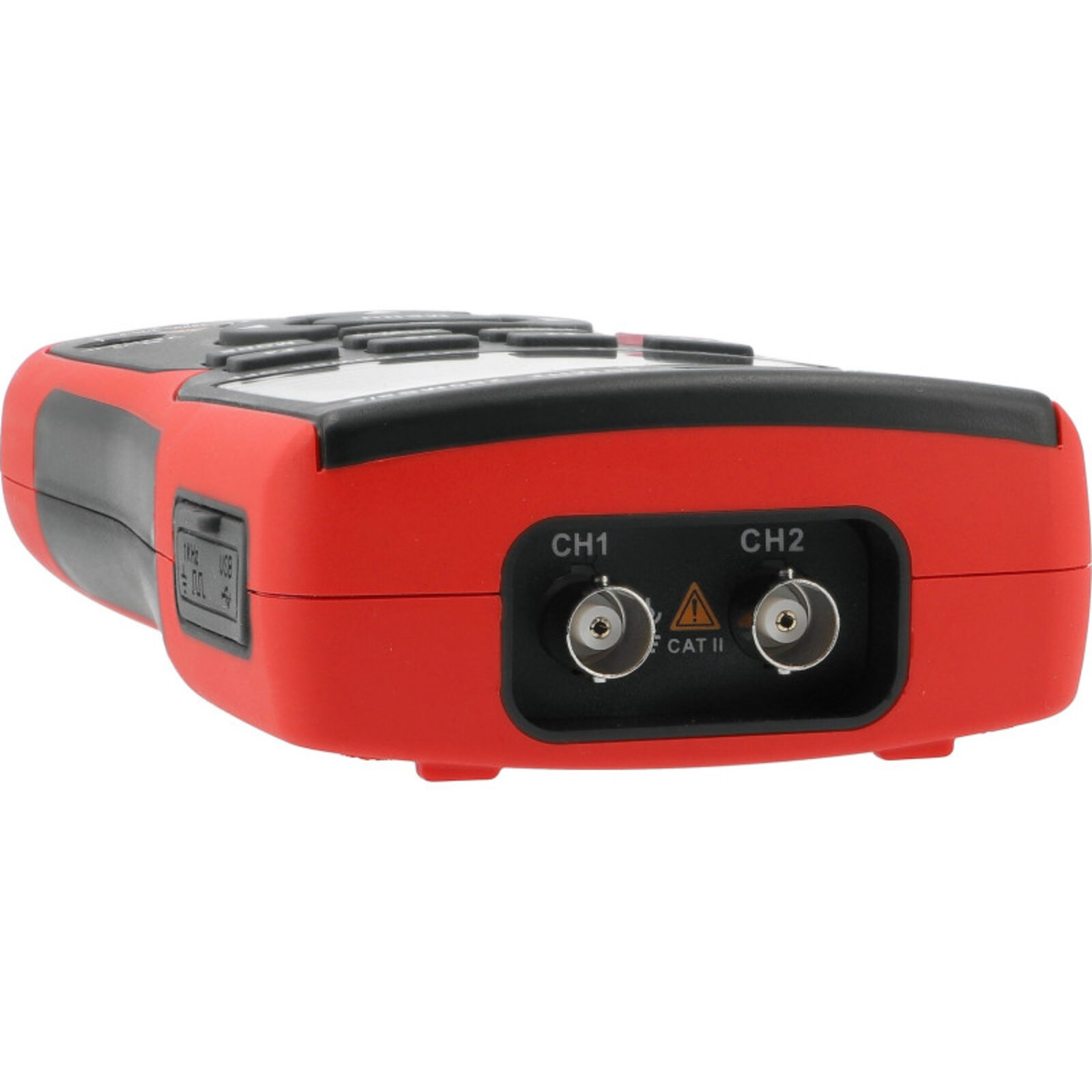

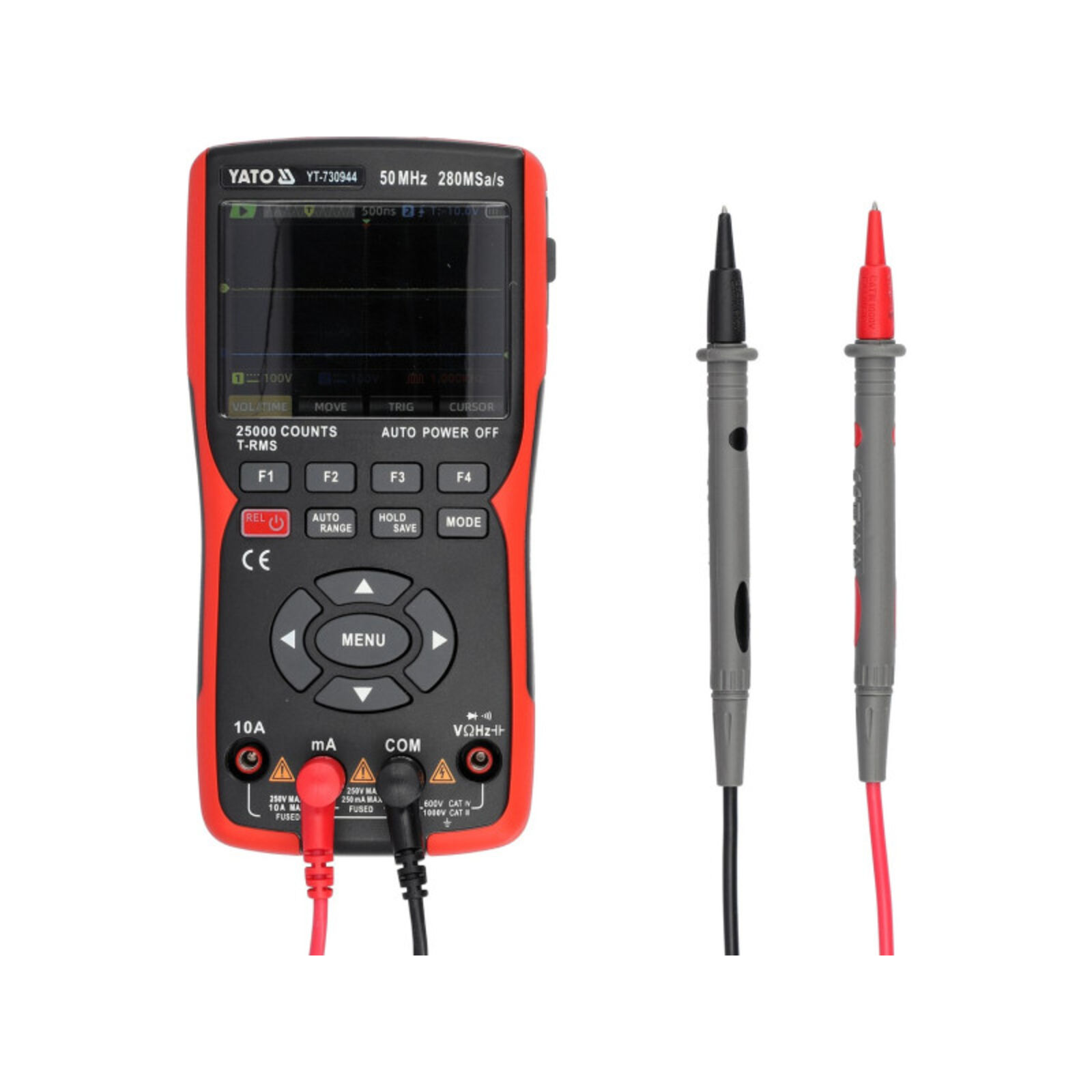

4. YATO 3 in 1 oszcilloszkóp multiméter funkcióval 280 Msa/A 50 Mhz

Termék információ

MárkaYatoA termékért az EU-ban felelős szervezetTOYA S.A.BővebbenSorozatGRFAC feszültség mérés0-750 V a.c.DC feszültség mérés0-1000 V d.c.Váltakozó áram0-10 AEgyenáram0-10 AEllenállás mérés0-250 M?Kapacitásmérés0-99.99 mFFrekvenciamérés0-999.9 kHzVezetési tesztIgenDióda tesztIgenMinimális mérési értékIgenMaximális mérési értékIgenRelatív értékIgenÁtlagos mérési értékIgenLiczba funkcji3Jellemzőkuniverzális mérőműszer, kétcsatornás oszcilloszkóp, alapvető hullámforma generátorIGAZI RMSIgenAdattartásIgenSávszélesség50 MHzCsatornák száma2Méretek177x89x40 mmAnyagABSKijelző típusaLCD IPSLED háttérvilágításIgenMegjelenítési tartomány25000Automatikus mérési tartományIgenAutomatikus kalibrálásigen (oszcilloszkóp)Akvizíciós memória128 kptsMintavételi gyakoriságmásodpercenként 3-szor (méter), 280 MSa/s (oszcilloszkóp)HangjelzésIgenAutomatikus kikapcsolás15, 30, 60, 120 minOszcilloszkópos szonda működésex1, x10Zseblámpa funkcióNEMAlacsony akkumulátor jelzőIgenTápegységújratölthetőAkkumulátor típusaLi-IonAkkumulátor feszültség3.7 V d.c.Az akkumulátor kapacitása3400 mAhAkkumulátor energia12.58 WhMűködési hőmérséklet tartomány0~40 °CÜzemi relatív páratartalom Rh75 %Tárolási hőmérséklet-10 ~ +50 °CTömeg0.38 kgAlkalmazáselektromosSzimbólumYT-730944Univerzális mérőműszer, kétcsatornás oszcilloszkóp és alapvető hullámforma-generátor egyben. Lehetővé teszi az elektromos mennyiségek alapvető és haladó méréseit, valamint a vizsgált jel valós idejű megjelenítését. A 3,5"-os IPS színes kijelző bármilyen szögből garantálja az olvashatóságot. A cserélhető 3400 mAh-s li-ion akkumulátor, amely a beépített usb-c porton keresztül tölthető, körülbelül 6 óra folyamatos működésre elegendő. A kiegészítő funkciók sokaságát, a széles mérési tartományokat, a gyors működést és a nagy pontosságot az elektronikai mérnökök, a villanyszerelők és az otthoni barkácsolók egyaránt értékelni fogják. Az oszcilloszkóp alapvető paraméterei: sávszélesség: 50MHz mintavételi frekvencia: A mintavételezési sebesség: 280MSa/s adatgyűjtő memória: 128kpts csatornák száma: 2 szondatámogatás: x1 és x10 Kiválasztott oszcilloszkóp funkciók: AUTO - automatikusan és gyorsan stabil hullámformát kap az oszcilloszkóp kijelzőjénautomatikusan érzékeli a vizsgált jel időalapját és feszültségét. SAVE - képernyőkép mentése .bmp grafikus fájlformátumban TRIG - jelkiváltási módok CURSOR - mérési vonalak, lehetővé teszi a megjelenített hullámforma értékek pontos mérését PROBE - mérőszonda csillapítás beállítása x1 luv x10 MEASURE - a mérések megjelenítése: frekvencia, periódus, feszültségek: effektív, minimális, maximális, csúcs-csúcs értékek XY MODE - két csatorna jeleinek összehasonlítása a frekvencia és a fáziseltolódás szempontjából, és vizuális formában való megjelenítése (Lissajous-minták) CALIBRATE - automatikus kalibrációs funkció STORAGE - eszköz üzemmód az adatátvitelhez, pl. a tárolt képernyőképek elküldése egy számítógépre A mérőműszer alapvető mérései: Váltakozó áramú feszültség mérése: Váltakozó áram 0-750V, TRUE RMS (40-1000Hz). Egyenfeszültség mérése: EGYENÁRAM 0-1000V váltakozó áram mérése: 0-10A, TRUE RMS (40-1000Hz) Egyenáram mérése: 0-10A ellenállásmérés: 0-250M? diódateszt:IF 1,8mA,UR 3,2V áramkör folytonossági teszt: 0-50? A mérő további mérései: Kondenzátor mérés: 0-99,99mF frekvenciamérés: 0-999,9Khz A mérő mérési pontossága: Példa a pontosság meghatározására a váltakozó feszültség mérésére. Számítás a mérési eredményhez: 235V Az YT-730944 mérő mérési pontossága ebben a tartományban : ±(0,5% + 3), felbontás 0,01V. a mérési hiba képletének kiszámítása: (mérési eredmény x 0,5%) + 3 x felbontás számítás: (235 x 0,5%) + 3 x 0,01 = 1,175 + 0,03 = 1,205V Tényleges eredmény a mérési hibával együtt a 235V jelzéshez = 235 ± 1,205V Tényleges eredmény a mérési hibával együtt a 12*var egyenfeszültség mérésének kijelzéséhez: 12V = 12 ± 0,009V A váltakozó áramú mérés jelzésére vonatkozó mérési hibát is tartalmazó tényleges eredmény: 8A = 8 ± 0,067A A mérés felbontását és pontosságát tartalmazó táblázat a használati utasításban található. A mérő funkciói: TRUE RMS - az ezzel a funkcióval rendelkező mérőműszer a váltakozó feszültség/feszültség valódi effektív értékét mutatja. Az átlagoló mérőkkel ellentétben a valódi effektív értékkel rendelkező készülékek nemcsak szinuszos hullámformák esetén mutatják a helyes értéket, hanem pl. magasabb felharmonikusokkal, illetve négyzet vagy háromszög hullámformákkal torzított szinuszos hullámformák esetén is. Ez a funkció minden olyan helyen elengedhetetlen, ahol kapcsolóüzemű tápegységek, motoros inverteres meghajtások, HVAC-berendezések stb. vannak az áramkörben. AUTO - a mérési tartomány automatikus beállítása. Ha ismeretlen értékeket mér egy olyan mérőműszerrel, amelynek a tartományátállítása kézzel, a gombbal történik, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - különben a készülék károsodását kockáztatja. Ezzel szemben az AUTO funkcióval rendelkező multiméter esetében elegendő egyetlen mérést végezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO üzemmódban indul RANGE - a mérési tartomány manuális módosítása. Hasznos funkció, ha sok azonos, ismert értékű alkatrészt, pl. egy sor ellenállást ellenőriz. A tartomány kézi beállítása jelentősen lerövidíti az ilyen mérések idejét. REL - a funkció használata a mérés során a kijelzőt nullára állítja, és a kijelző előtt megjelenő értéket veszi referenciaszintnek. A következő mérés a mért érték és a megtartott referenciaérték közötti különbséget mutatja. MAX/MIN/AVG - az aktuális mérés maximális, minimális és átlagos értékének megtartása a kijelzőn. HOLD/SAVE - az aktuálisan mért érték megtartása a kijelzőn, és tárolása a memóriában. További információk: LCD kijelző, maximálisan megjelenített eredmény: 25000 állítható képernyő háttérvilágítás hang- és fényjelzés az áramkör folytonossági vizsgálatakor 50? alatti ellenállásoknál lehetőség a dióda- és folytonossági tesztek külön-külön történő bekapcsolására 14,5 cm hosszúságú szondák kábelhossz a szondákkal együtt 97 cm kábelátmérő a szigeteléssel együtt: 3,5 mm Tűpárnák kis SMD alkatrészek méréséhez két P2060 oszcilloszkópos szonda tartozékokkal Túlterhelés elleni védelemmel ellátott konstrukció ABS ház a mérő automatikus kikapcsolása 15-120 percig állítható idővel Az automatikus kikapcsolási mód kikapcsolásának lehetősége alacsony akkumulátor töltöttségi szint jelző puha tok cipzárral tápegység: 18650 Li-ion cella
